Как замерить пыльник штангенциркулем — три размера и типичные ошибки

Универсальный пыльник подбирают не по марке машины, а по трём числам. Мерить надо правильно, иначе деталь либо не сядет, либо порвётся через месяц.

Три размера

Малый диаметр — посадка на вал или палец. Самый ответственный размер: здесь пыльник обжимается хомутом и держит герметичность.

Большой диаметр — посадка на корпус узла: на гранату ШРУС, на корпус опоры, на корпус рейки.

Высота — расстояние между посадочными поверхностями в рабочем, не растянутом положении.

Записывают в этом порядке: 22×77×91 означает малый 22, большой 77, высота 91 мм.

Главное правило: мерить не пыльник, а посадочные места

Порванный пыльник растянут, деформирован и часто задубел. Его размеры не соответствуют исходным — обычно больше на несколько миллиметров.

Поэтому меряют не старую деталь, а то, на что она садится: диаметр вала и диаметр корпуса шарнира. Эти размеры не меняются.

Исключение — высота. Её по посадочным местам не снять, тут ориентируются на старый пыльник, но в свободном, не растянутом состоянии.

Как мерить по узлам

ШРУС. Малый — по валу привода в месте посадки хомута. Большой — по наружному диаметру корпуса шарнира, там где садится большой хомут. Высота — по расстоянию между этими двумя местами.

Шаровая опора. Малый — по пальцу под юбкой пыльника. Большой — по посадочному бурту на корпусе опоры. Высота — от бурта до нижней кромки конуса.

Рулевая рейка. Малый — по тяге. Большой — по корпусу рейки. Высота здесь важнее всего: пыльник рейки работает как меха и должен иметь запас хода в обе стороны.

Какой допуск рабочий

По диаметрам ориентир — плюс-минус миллиметр. Пыльник резиновый, он натягивается, и небольшая разница компенсируется хомутом.

Но направление имеет значение. Пыльник чуть меньше посадочного места сядет с натягом и будет держать. Пыльник больше — не обожмётся хомутом как следует и начнёт прокручиваться, а дальше протрётся по кромке.

По высоте допуск шире, но с оговоркой: слишком короткий пыльник будет работать в постоянном растяжении и порвётся по гофре, слишком длинный — сомнётся и протрётся о соседние детали.

Чем мерить

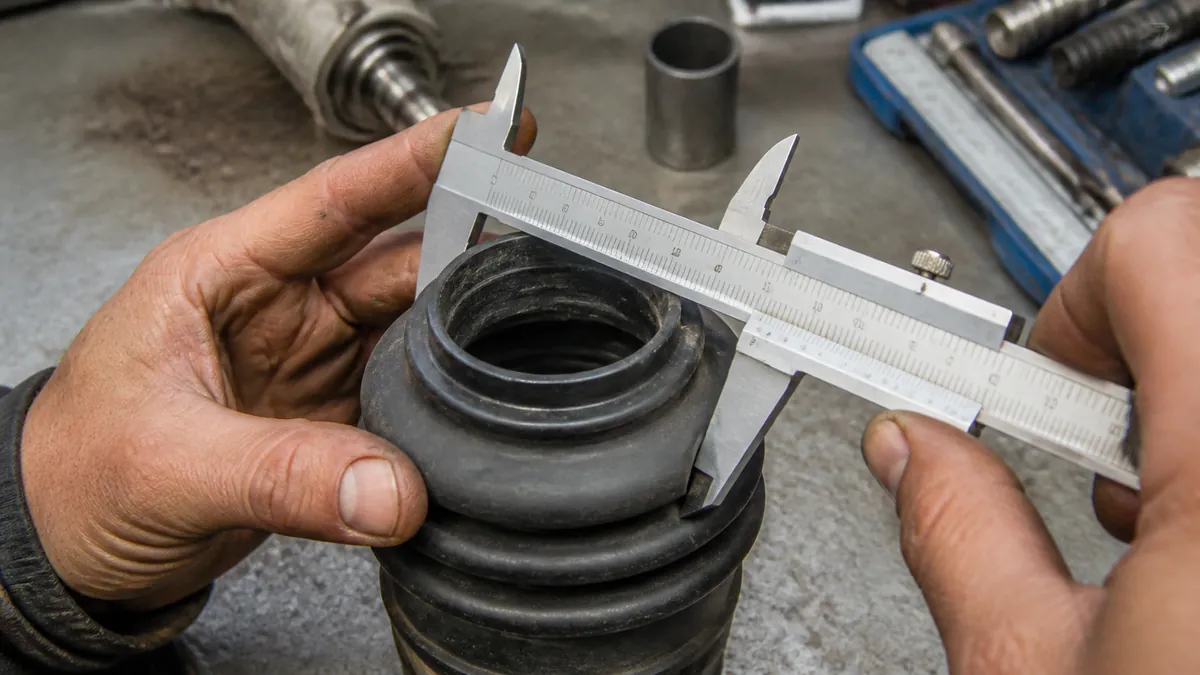

Штангенциркулем, не рулеткой. На резине разница между 20 и 22 мм на глаз не видна, а для посадки она принципиальна.

Вал меряют в двух перпендикулярных плоскостях: изношенный вал бывает овальным, и тогда берут больший размер.

Что делать, если размера нет

Если точного совпадения не нашлось, берут ближайший меньший по диаметрам — он сядет с натягом. Разница больше двух миллиметров — повод не гадать, а спросить: у одного типоразмера бывает несколько исполнений по высоте.
