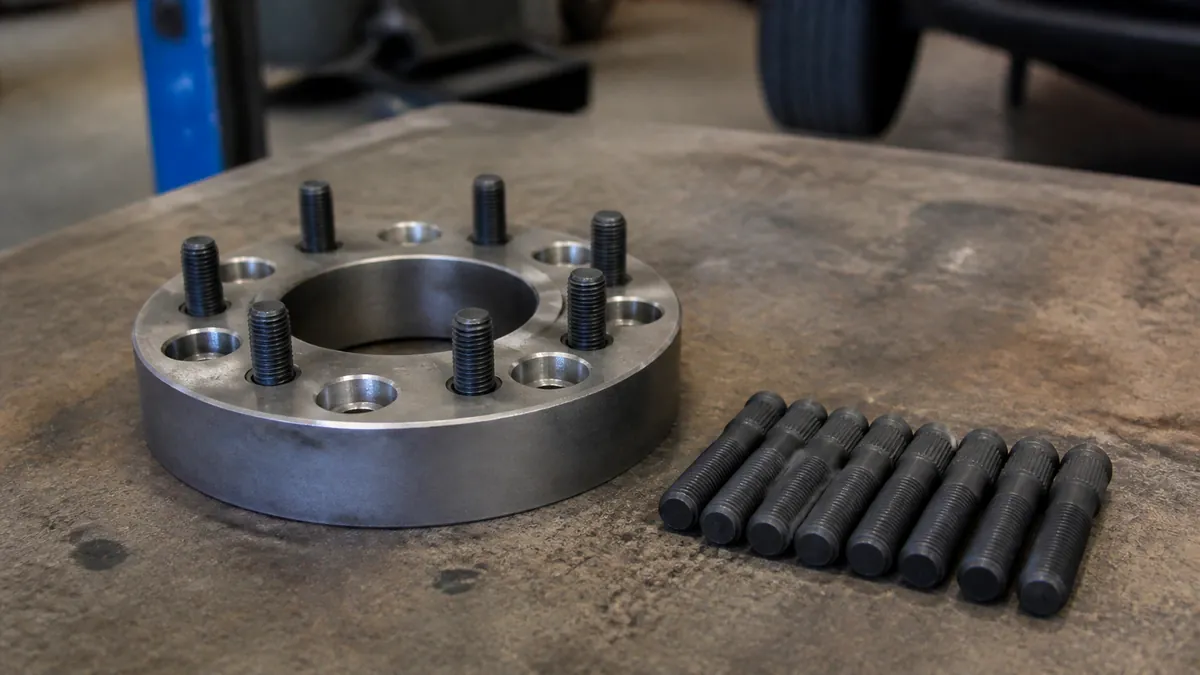

Удлинённые шпильки для проставок — как подобрать длину
Сколько витков резьбы должно быть в зацеплении, как посчитать нужную длину и почему это не допродажа, а условие безопасности.
Проставка добавляет толщину между опорой и кузовом. Штатные шпильки рассчитаны на исходный пакет, и после установки проставки резьбы в зацеплении остаётся меньше. Это самая частая недоработка при установке.
Почему это вопрос безопасности
Резьбовое соединение держит нагрузку не первым витком, а несколькими первыми в совокупности. Общепринятый инженерный ориентир — длина зацепления не меньше диаметра резьбы: для М8 это восемь миллиметров, для М10 — десять.
Меньше — и нагрузка концентрируется на первых витках. При знакопеременной нагрузке подвески они постепенно сминаются, гайка ослабевает. Дальше либо стук, либо срыв резьбы.
Речь идёт о креплении опоры стойки к кузову — узле, который держит переднюю подвеску.
Как посчитать длину
Формула простая: к штатной длине прибавить высоту проставки.
Проставка 20 мм при штатной шпильке М8×25 требует М8×45. Проставка 30 мм — М8×55 или ближайшую большую.
Проверить результат можно после сборки: гайка должна затянуться, а из-под неё выйти минимум один-два витка. Шпилька заподлицо с гайкой — уже мало.
Почему шпильки идут в комплекте
В прайсе у проставок указана комплектация: «Шп М8×45 6 штук», «Шп М10×70 6 штук». Это не набор «на всякий случай» — это шпильки, рассчитанные под конкретную высоту проставки.
Отсюда практическое следствие для закупщика: проставку и шпильки продают вместе не ради среднего чека. Комплект без шпилек — это некомплект, и сервис всё равно придёт за ними отдельно.
Диаметр и шаг
М8 и М10 — самые ходовые. Шаг обычно 1,25.
Диаметр и шаг определяются машиной, а не проставкой: шпилька вворачивается в штатное место. Перепутать М8 с М10 не получится физически, а вот перепутать шаг — вполне, и резьба будет испорчена.
Что делать при большом подъёме
При подъёме от 40 мм одной длинной шпилькой обойтись сложно: шпилька работает уже как консоль и начинает изгибаться. В таких случаях правильнее ставить проставку с интегрированными шпильками либо конструкцию, где нагрузка передаётся через тело проставки, а не через удлинённый крепёж.
Если поставщик предлагает под подъём 50 мм просто «шпильки подлиннее» — это повод уточнить, как рассчитано соединение.
Затяжка
Момент затяжки — штатный для этого соединения, не «от души». Перетянутая шпилька в алюминиевой опоре вырывает резьбу.
Затягивают на машине, стоящей колёсами на земле.
