Твёрдость по Шору — как выбрать резину по одной цифре

Твёрдость по Шору — самая частая характеристика в паспорте резиновой смеси и самая часто неверно понятая. Разберём, что за ней стоит.

Что измеряют

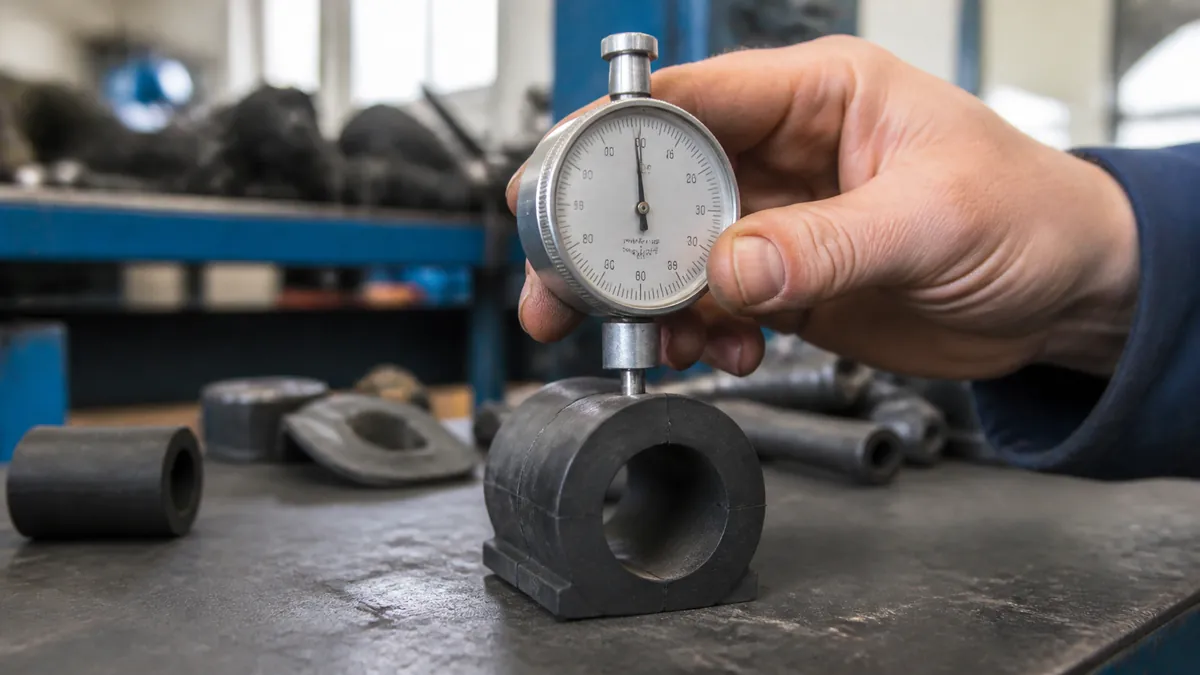

Прибор вдавливает в образец иглу под нормированной нагрузкой и смотрит, насколько глубоко она вошла. Чем меньше углубление, тем выше число.

Для резины и полиуретана используют шкалу Шор А от 0 до 100. Ориентиры: канцелярская резинка — около 30, автомобильный уплотнитель двери — 50–60, подошва ботинка — 70, колесо садовой тачки — 90.

Для очень жёстких материалов переходят на шкалу Шор D. Полиуретановые проставки высокой твёрдости иногда указывают именно в ней.

Мягче не значит лучше

Твёрдость — это компромисс, а не шкала качества.

Мягкая резина лучше уплотняет, легче складывается, гасит вибрацию. Но она быстрее истирается, хуже держит форму под нагрузкой и сильнее «плывёт» при нагреве.

Жёсткая держит форму и дольше живёт на истирание, но хуже уплотняет и на морозе быстрее теряет остатки эластичности.

Что нужно разным деталям

Пыльник — 55–70 Шор А. Он должен складываться миллионы раз и при этом не рваться от камня. Слишком мягкий протрётся о шток, слишком жёсткий лопнет по складке на морозе.

Уплотнительное кольцо, манжета — 60–75. Здесь важнее держать давление и не выдавливаться в зазор.

Втулка стабилизатора — 65–80. Работает на проворот и должна держать геометрию.

Проставка под пружину — от 80 Шор А и выше, а полиуретановые чаще меряют уже по шкале D. Здесь деталь работает чисто на сжатие, и мягкость означала бы просадку клиренса.

Почему просадка проставки — это про твёрдость

Резиновая проставка «на 30 мм» из мягкой смеси через год даст реальные 25: материал под постоянной нагрузкой веса кузова получает остаточную деформацию. Полиуретан высокой твёрдости просаживается на порядок меньше — за это его и берут.

Если поставщик не называет твёрдость проставки, это повод спросить: разница между 75 и 90 единицами на этой детали видна невооружённым глазом через сезон.

Чего твёрдость не говорит

Важно понимать пределы этой цифры. Твёрдость ничего не сообщает о:

морозостойкости — две смеси с одинаковыми 65 единицами могут расходиться на 20 градусов по нижней границе;

маслостойкости — NBR и EPDM бывают одной твёрдости и совершенно по-разному ведут себя в масле;

стойкости к озону и ультрафиолету.

Поэтому по одной цифре смесь не выбирают. Твёрдость — первый фильтр, дальше смотрят на тип каучука и температурный диапазон.
